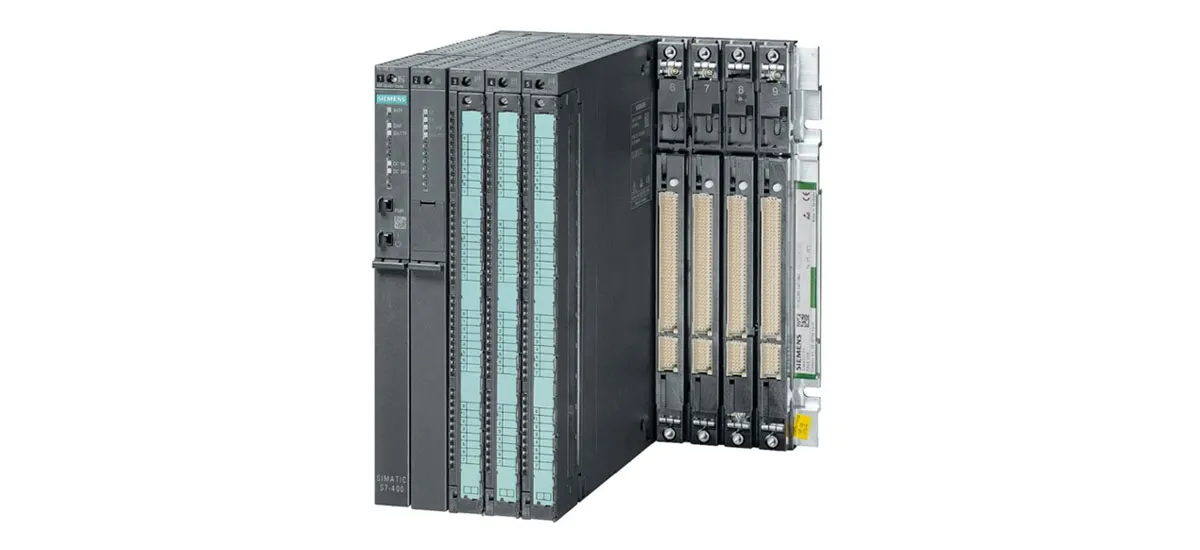

Siemens S7-400 je výkonný systém programovatelného logického automatu (PLC) široce používaný v průmyslové automatizaci. Jádrem jeho funkčnosti jsou I/O moduly Siemens S7-400, které fungují jako most mezi PLC a reálnými zařízeními, jako jsou senzory, akční členy a stroje. Ať už zakládáte novou výrobní linku nebo upgradujete stávající systém, pochopení těchto I/O modulů je klíčem k vybudování spolehlivého a efektivního řešení automatizace. V této příručce rozebereme typy, specifikace a tipy pro výběr I/O modulů Siemens S7-400 a zvýrazníme základní detaily, které vám pomohou činit informovaná rozhodnutí.
Typy I/O modulů Siemens S7-400
I/O moduly Siemens S7-400 se dodávají v několika typech, každý je navržen pro specifické úlohy. Od digitálních signálů po analogová data a specializované funkce, existuje modul, který vyhovuje všem průmyslovým potřebám.
Digitální vstupní moduly
Digitální vstupní moduly pro Siemens S7-400 zpracovávají diskrétní signály (zapnuto/vypnuto) ze zařízení, jako jsou koncové spínače, tlačítka a senzory přiblížení. Oblíbeným příkladem jsou specifikace digitálního vstupního modulu Siemens S7-400, které obvykle podporují signály 24V DC nebo 120V AC. Tyto moduly se pohybují ve velikostech od 8 kanálů do 64 kanálů, což vám umožní připojit více zařízení, aniž byste zaplnili ovládací panel. Jsou ideální pro aplikace, kde potřebujete detekovat jednoduché stavy, například zda jsou zavřené dveře nebo běží stroj.
Digitální výstupní moduly
Digitální výstupní moduly vysílají diskrétní signály do řídicích zařízení, jako jsou motory, solenoidy a kontrolky. Stejně jako vstupní moduly nabízejí různé možnosti napětí (24V DC, 120V AC) a počty kanálů. Některé modely obsahují- vestavěnou ochranu proti zkratu, která pomáhá předcházet poškození systému Siemens S7-400. Tyto moduly jsou klíčové pro provádění příkazů z PLC, jako je spuštění čerpadla nebo aktivace alarmu.
Analogové vstupní moduly
Analogové vstupní moduly převádějí spojité fyzikální veličiny (jako je teplota, tlak nebo průtok) na digitální data, která Siemens S7-400 dokáže zpracovat. Podporují signály jako proud 4-20mA nebo napětí 0-10V, běžné u snímačů od výrobců po celém světě. Rozlišení těchto modulů (obvykle 12bitové nebo 16bitové) určuje, jak přesně měří signály – vyšší rozlišení znamená přesnější data. Například 16bitový analogový vstupní modul dokáže detekovat menší změny tlaku, takže je vhodný pro přesné průmyslové procesy.
Analogové výstupní moduly
Analogové výstupní moduly obracejí proces: převádějí digitální signály ze Siemens S7-400 na spojité analogové signály pro ovládání zařízení, jako jsou frekvenční měniče (VFD) nebo regulační ventily. Výběr analogového výstupního modulu Siemens S7-400 často závisí na požadovaném typu signálu a rozlišení. Tyto moduly se používají v aplikacích, kde je potřeba plynulé a variabilní řízení, jako je nastavení rychlosti dopravního pásu nebo regulace průtoku kapaliny.
Specializované I/O moduly
Siemens S7-400 také nabízí specializované I/O moduly pro jedinečné průmyslové úlohy. To zahrnuje komunikační moduly (pro připojení k jiným systémům, jako je Profibus nebo Ethernet), čítačové moduly (pro počítání impulsů z enkodérů) a teplotní vstupní moduly (pro přímé připojení termočlánků nebo RTD). Kompaktní I/O moduly Siemens S7-400 pro průmyslové použití jsou skvělou volbou pro prostorově omezená nastavení a nabízejí více funkcí na malé ploše.
Klíčové specifikace I/O modulů Siemens S7-400
Abyste si vybrali ty správné I/O moduly Siemens S7-400, musíte pochopit jejich klíčové specifikace. Tyto detaily zajišťují, že modul funguje s vašimi zařízeními a splňuje požadavky vaší aplikace.
Jmenovité hodnoty napětí a proudu
Jmenovité hodnoty napětí a proudu udávají elektrické signály, které modul zvládá. Digitální moduly často podporují 24V DC (nejběžnější v průmyslovém prostředí) nebo 120V AC. Analogové moduly obvykle pracují se signály 4-20mA (proud) nebo 0-10V (napětí). Je důležité, aby se tato hodnocení shodovala s vašimi senzory a akčními členy – použití modulu s nesprávným napětím může poškodit modul i vaše zařízení.
Rozlišení signálu
U analogových modulů záleží na rozlišení. 12bitový modul dokáže rozdělit rozsah signálu na 4 096 kroků, zatímco 16bitový modul nabízí 65 536 kroků. Vyšší rozlišení je lepší pro aplikace vyžadující přesnost, jako je měření malých teplotních změn v chemickém procesu. U digitálních modulů není rozlišení faktorem, ale klíčový je počet kanálů (kolik zařízení můžete připojit).
Doba odezvy
Doba odezvy udává, jak rychle modul zpracuje signál a odešle jej do PLC Siemens S7-400 (nebo naopak). Pro časově -aplikace citlivé-, jako je zastavení stroje v případě nouze, potřebujete modul s rychlou dobou odezvy (často měřenou v mikrosekundách). Digitální moduly mají obecně rychlejší odezvu než analogové moduly, ale to se liší podle modelu.
Environmentální tolerance
Průmyslová prostředí mohou být drsná, proto jsou I/O moduly Siemens S7-400 vyrobeny tak, aby vydržely extrémní teploty, vlhkost a vibrace. Většina modulů pracuje v teplotním rozsahu 0 stupňů až 60 stupňů (32 stupňů F až 140 stupňů F) a zvládá úrovně vlhkosti až 95 % (bez kondenzace). Některé modely jsou také prachotěsné nebo chráněné proti stříkající vodě, takže jsou vhodné do venkovního nebo špinavého prostředí.
Kompatibilita
Všechny I/O moduly Siemens S7-400 jsou kompatibilní s řadou PLC S7-400, ale je důležité ověřit kompatibilitu s vaším konkrétním modelem PLC (např. S7-412, S7-417) a dalšími moduly ve vašem systému. Kompatibilita I/O modulu Siemens S7-400 se systémy PLC zajišťuje bezproblémovou komunikaci a zabraňuje problémům s konfigurací. Seznamy kompatibility najdete na oficiálních stránkách společnosti Siemens nebo v datasheetu modulu.
Průvodce výběrem I/O modulů Siemens S7-400
Výběr správných I/O modulů Siemens S7-400 nemusí být složitý. Chcete-li modul spárovat s vaší aplikací, postupujte takto:
Posoudit požadavky aplikace
Začněte tím, že vypíšete, co potřebujete, aby modul dělal. Potřebujete číst signály zapnutí/vypnutí (digitální vstup) nebo měřit teplotu (analogový vstup)? Kolik zařízení připojíte (počet kanálů)? Jaké napětí nebo typ signálu používají vaše zařízení? Pokud například ovládáte 10 24V DC motory, 16kanálový digitální výstupní modul (se jmenovitým napětím 24V DC) je dobrou volbou. Pokud měříte tlak snímačem 4-20mA, je nutný analogový vstupní modul podporující tento signál.
Zkontrolujte kompatibilitu s PLC Siemens S7-400
Jak již bylo zmíněno, ujistěte se, že modul funguje s vaším modelem PLC S7-400. Většina modulů je kompatibilní se všemi CPU S7-400, ale některé specializované moduly mohou vyžadovat specifické verze firmwaru. Vždy si to ověřte v dokumentaci nebo technické podpoře společnosti Siemens, abyste předešli problémům s kompatibilitou.
Vyhodnoťte podmínky prostředí
Zvažte, kde bude modul nainstalován. Pokud je to v horké továrně nebo venku, vyberte modul s širokým teplotním rozsahem. Pokud je oblast prašná nebo mokrá, vyhledejte moduly s krytím IP (Ingress Protection) (např. IP20 pro vnitřní použití, IP65 pro venkovní použití). To zajišťuje, že modul vydrží déle a spolehlivě funguje.
Zvažte škálovatelnost
Váš automatizační systém se může časem rozrůst, proto si vyberte moduly, které vám umožní snadno se rozšiřovat. I/O moduly Siemens S7-400 podporují modulární rozšíření – podle potřeby můžete do stojanu PLC přidat další moduly. Vyberte si moduly s dostatkem náhradních kanálů pro budoucí zařízení, abyste později nemuseli vyměňovat celý modul.
Porovnejte náklady a výkon
I když je rozpočet důležitý, neobětujte výkon kvůli nižší ceně. Levnější modul s méně funkcemi nemusí vyhovovat vašim potřebám, což povede k pozdějším nákladným upgradům. Vyvažte náklady s faktory, jako je rozlišení, doba odezvy a trvanlivost. Například analogový modul s vysokým-rozlišením může být dražší, ale stojí za to pro přesné procesy, které ovlivňují kvalitu produktu.
Praktické využití I/O modulů Siemens S7-400
I/O moduly Siemens S7-400 se díky své všestrannosti a spolehlivosti používají v celé řadě průmyslových odvětví. Zde jsou některé běžné aplikace:
- Výrobní: Na montážních linkách digitální vstupní moduly detekují, kdy jsou díly na svém místě, zatímco digitální výstupní moduly řídí roboty a dopravníkové pásy. Analogové moduly monitorují teplotu stroje a upravují rychlost pro optimální výkon.
- Energie: V elektrárnách měří analogové vstupní moduly napětí a proud, zatímco specializované komunikační moduly propojují PLC se systémy řízení sítě.
- Úprava vody: Digitální výstupní moduly řídí čerpadla a ventily, zatímco analogové vstupní moduly monitorují pH vody a průtoky.
- Automobilový průmysl: V automobilkách I/O moduly Siemens S7-400 koordinují montážní roboty, sledují díly pomocí senzorů a zajišťují kontrolu kvality s přesným měřením.
Proč zvolit I/O moduly Siemens S7-400?
I/O moduly Siemens S7-400 vynikají svou odolností, kompatibilitou a výkonem. Jsou navrženy tak, aby bezproblémově spolupracovaly s PLC S7-400 a zkracovaly dobu konfigurace a zkracovaly chyby. Siemens také nabízí vynikající technickou podporu a širokou škálu modulů, takže můžete najít přesně to, co pro svou aplikaci potřebujete. Ať už jste malý podnik nebo velký průmyslový závod, tyto moduly poskytují spolehlivost a flexibilitu, aby váš automatizační systém fungoval hladce.
Pokud si stále nejste jisti, které I/O moduly Siemens S7-400 vybrat, podívejte se na oficiální datové listy společnosti Siemens nebo se poraďte s odborníkem na automatizaci. Se správnými moduly bude vaše PLC S7-400 poskytovat efektivní a spolehlivé řízení po mnoho let.
